Tudo que você precisa saber sobre Placa Mãe

Oi pessoal! Vou trazer uma série de posts sobre a estrutura interna de um computador e  o primeiro vai ser sobre o componente mais importante, a placa mãe.

A placa mãe é considerada a espinha dorsal do computador, pois faz a conexão de todos os componentes e tem vários componentes que melhoram o desempenho do computador. Existem dois tipos de placa mãe, AT e ATX. As placas do tipo AT eram utilizadas em computadores antigos, já as placas ATX estão presentes em todos os computadores atuais.

PLACA AT:
É o tipo de placa dos computadores que foram utilizados em meados dos anos 90. Estas placas são bastante simples e possuem as seguintes características:
  • Placas do mesmo tamanho, independente do fabricante.
  • Componentes localizados sempre no mesmo lugar.
  • Não possui gerenciamento de energia.
  • Somente o conector do teclado soldado na placa mãe.

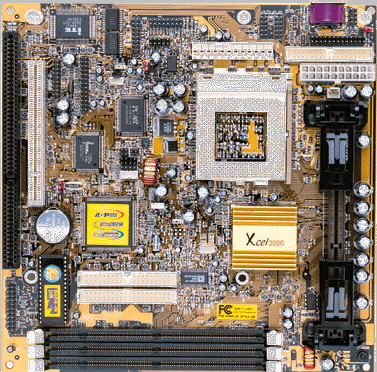

Placa mãe AT para K6-II

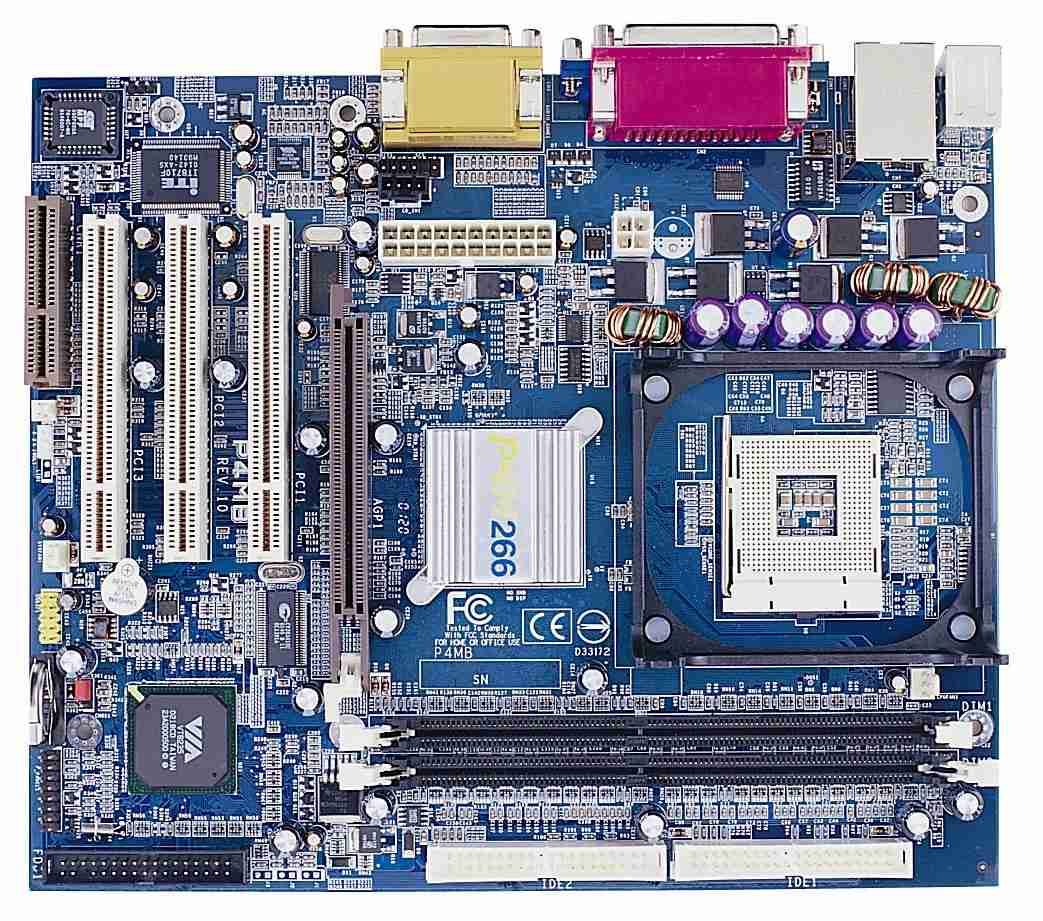

PLACA ATX:
Esse tipo de placa é utilizado em todas as placas atuais pois possui diversos recursos tecnológicos que fazem muita diferença no desempenho do computador.
As principais características das placas ATX são:
  • Todos os componentes soldados na placa.
  • Placas de tamanhos diferentes.
  • Componentes da placa mudam de lugar.
  • Possui gerenciamento de energia

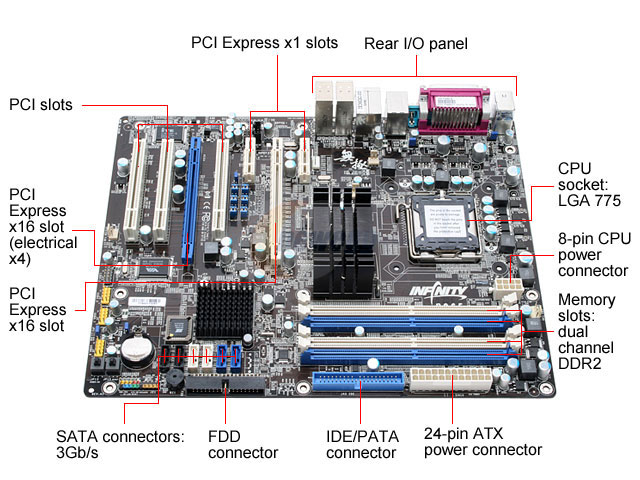

Alguns componentes da placa mãe:

Gerador de Clock:

Este circuito nada mais é do que um cristal de quartzo , que determina a velocidade de processamento da placa mãe,  junto com o multiplicador de clock, gera a velocidade de processamento do computador.

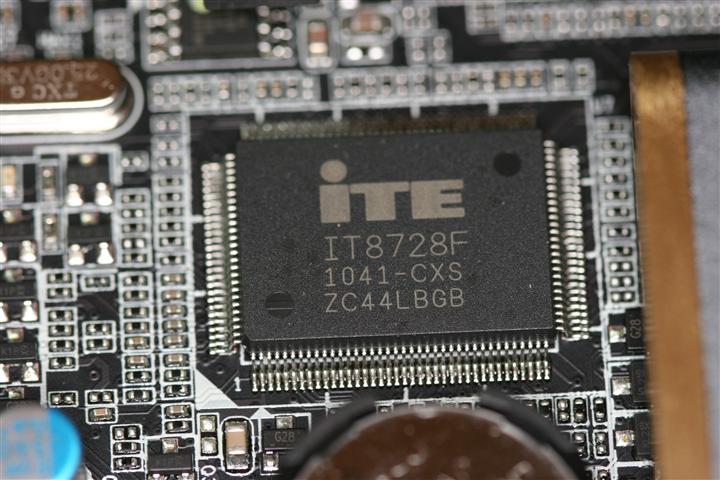

Super I/O

Como o próprio nome já diz , é um chip que controla a entrada e saída de informações nos dispositivos do computador. Podemos encontrar o super I/O de três formas: nas marcas ITE e Winbond ou dentro do Chipset Ponte Sul.

Chipset:

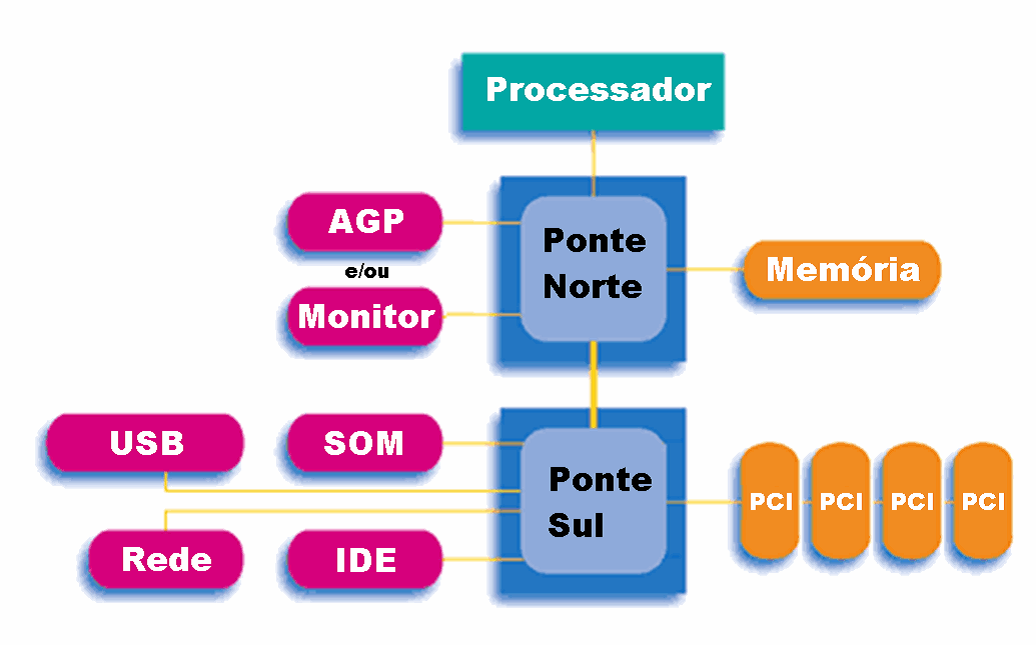

O chipset é dividido em dois, Ponte Norte e Ponte Sul, pois cada um controla uma parte dos recursos da placa mãe. A qualidade da placa mãe é determinada pelo chipset.

  • Chipset Ponte Norte: É o chip responsável pelo controle dos dispositivos mais importantes do computador, como placa de vídeo, processador e memória. Este chip localiza-se próximo ao conector do teclado.
  • Chipset Ponte Sul: Controla os itens mais básicos, como a porta da impressora, dispositivos de entrada e saída, mouse, teclado, USB, etc …
